【OpenCV学习】（九）目标识别之车辆检测及计数
背景
本篇将具体介绍一个实际应用项目——车辆检测及计数，在交通安全中是很重要的一项计数；当然，本次完全采用OpenCV进行实现，和目前落地的采用深度学习的算法并不相同，但原理是一致的；本篇将从基础开始介绍，一步步完成车辆检测计数的项目；
一、图像轮廓
本质：具有 相同颜色或 强度的 连续点的曲线；
作用：
1、可用于图形分析；
2、应用于物体的识别与检测；
注意点：
1、为了检测的准确性，需要先对图像进行二值化或Canny操作；
2、画轮廓的时候回修改输入的图像，需要先深拷贝原图；
轮廓查找的函数原型：
findContours（img，mode，ApproximationMode…）
- mode RETR_EXTERNAL=0，表示只检测外轮廓； RETR_LIST=1，检测的轮廓不建立等级关系；（常用） RETR_CCOMP=2，每层最多两级； RETR_TREE=3，按树形结构存储轮廓，从右到左，从大到小；（常用）
- ApproximationMode CHAIN_APPROX_BOBE：保存轮廓上所有的点； CHAIN_APPROX_SIMPLE：只保存轮廓的角点；
代码实战：
img = cv2.imread('./contours1.jpeg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
contours输出结果：
(array([[[ 0, 0]],
[[ 0, 435]],
[[345, 435]],
[[345, 0]]], dtype=int32),)
可以看出，我们找最外层轮廓，找出了一个矩形轮廓的四个点；
当然，我们不需要通过绘制形状来绘制轮廓，我们可以通过内置函数来绘制轮廓。
[En]
Of course, we don’t need to draw the outline by drawing the shape, we can draw the outline through a built-in function.
绘制轮廓函数原型：
drawContours（img，contours，contoursIdx，color，thickness，…）
- contours：表示保存轮廓的数组；
- contoursIdx：表示绘制第几个轮廓，-1表示所有轮廓；
代码案例：
img = cv2.imread('./contours1.jpeg')
img2 = img.copy()
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, contours, -1, (0, 0, 255), 1)
cv2.drawContours(img2, contours, -1, (0, 0, 255), -1)
cv2.imshow('org', img)
cv2.imshow('org2', img2)
cv2.waitKey(0)

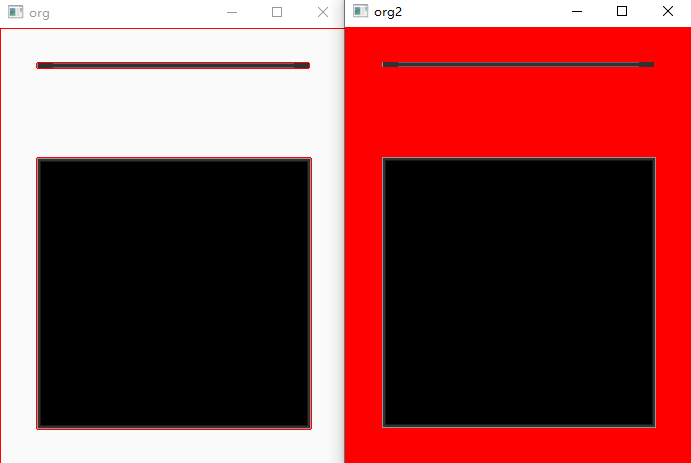

如上图所示，左图是线宽设置为1，右图为线宽设置为-1，也就是填充的效果；
当然，OpenCV还提供了计算轮廓周长和面积的方法；
轮廓面积函数原型：
contourArea（contour）
轮廓周长函数原型：
arcLength（curve，closed）
- curve：表示轮廓；
- closed：是否是闭合的轮廓；
上述两个函数比较简单，在这就不做代码演示了；
二、多边形逼近与凸包
多边形逼近函数原型：
approxPolyDP（curve，epsilon，closed）
- epslion：精度；
凸包的函数原型：
convexHull（points，clockwise，…）
- points：轮廓；
- clockwise：绘制方向，顺时针或逆时针；（不重要）
首先我们看一下基于轮廓查找输出的轮廓形状：

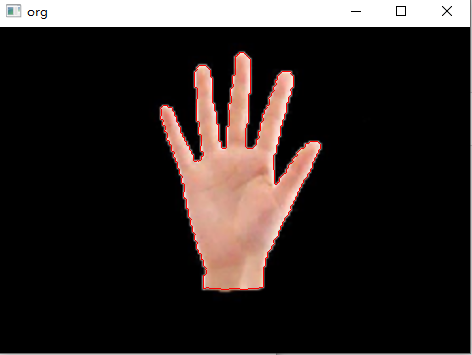

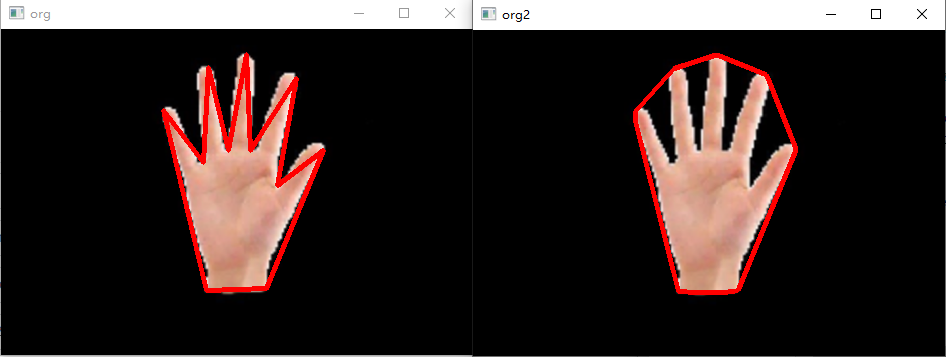

您可以看到轮廓点非常密集，所以让我们来看看基于多重变形近似和凸壳的效果：
[En]
You can see that the contour points are very dense, so let’s take a look at the effect based on multi-deformation approximation and convex hull:
代码案例：
img = cv2.imread('./hand.png')
img2 = img.copy()
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
e = 20
approx = cv2.approxPolyDP(contours[0], e, True)
approx = (approx, )
cv2.drawContours(img, approx, 0, (0, 0, 255), 3)
hull = cv2.convexHull(contours[0])
hull = (hull, )
cv2.drawContours(img2, hull, 0, (0, 0, 255), 3)
cv2.imshow('org', img)
cv2.imshow('org2', img2)
cv2.waitKey(0)
这里需要注意的是，绘制轮廓的函数需要是用于轮廓输入的元组，生成的数组需要放入元组中！
[En]
It should be noted here that the function of drawing the outline needs to be a tuple for the input of the outline, and the resulting array needs to be put into a tuple!
当然，多边形逼近这里设置的精度为20，所以比较粗糙，设置小一些可以达到更好的效果；
三、外接矩形

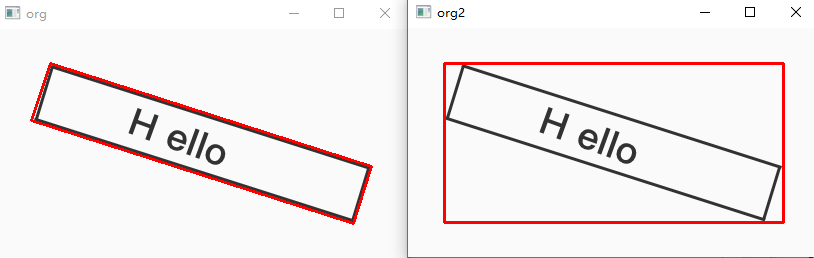

外接矩阵分为最大外接矩阵和最小外接矩阵，如下图所示：
最小外接矩阵的另一个功能是计算旋转角度，这应该从上图中的绿色框中清楚地看到。
[En]
Another function of the minimum circumscription matrix is to calculate the rotation angle, which should be clearly seen from the green box in the picture above.
最小外接矩阵函数原型：
minAreaRect（points）
返回值：起始点（x，y）、宽高（w，h）、角度（angle）
最大外接矩形函数原型：
boundingRect（array）
返回值：起始点（x，y）、宽高（w，h）
代码案例：
img = cv2.imread('./hello.jpeg')
img2 = img.copy()
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
r = cv2.minAreaRect(contours[1])
box = cv2.boxPoints(r)
box = np.int0(box)
cv2.drawContours(img, (box, ), 0, (0, 0, 255), 2)
x, y, w, h = cv2.boundingRect(contours[1])
cv2.rectangle(img2, (x, y), (x+w, y+h), (0, 0, 255), 2)
cv2.imshow('org', img)
cv2.imshow('org2', img2)
cv2.waitKey(0)
四、车辆统计实战
涉及的知识点：
- 窗口展示
- 图像、视频的加载
- 基本图形的绘制
- 基本图像运算与处理
- 形态学
- 轮廓查找
实现流程：
加载视频 —— 通过形态学识别车辆 —— 对车辆进行统计 —— 显示统计信息
1、加载视频
这里就是一个简单加载视频的实现：
cap = cv2.VideoCapture('video.mp4')
while True:
ret, frame = cap.read()
if(ret == True):
cv2.imshow('video', frame)
key = cv2.waitKey(1)
if(key == 27):
break
cap.release()
cv2.destroyAllWindows()
2、去除背景
函数原型：
createBackgroundSubtractorMOG（）
- history：缓冲，表示多少毫秒，可不指定参数，用默认的即可；
具体的实现原理比较复杂，利用了一些视频序列的相关信息，以像素值作为背景。
[En]
The specific implementation principle is more complicated, using some video sequence correlation information, and the pixel value is regarded as the background.
注意：在opencv中已经不支持该函数，而是用createBackgroundSubtractorMOG2（）替代；如果需要使用可以安装opencv_contrib模块，在其中的bgsegm中保留了该函数；
代码实现：
cap = cv2.VideoCapture('video.mp4')
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()
while True:
ret, frame = cap.read()
if(ret == True):
cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
blur = cv2.GaussianBlur(frame, (3, 3), 5)
mask = bgsubmog.apply(blur)
cv2.imshow('video', mask)
key = cv2.waitKey(1)
if(key == 27):
break
cap.release()
cv2.destroyAllWindows()

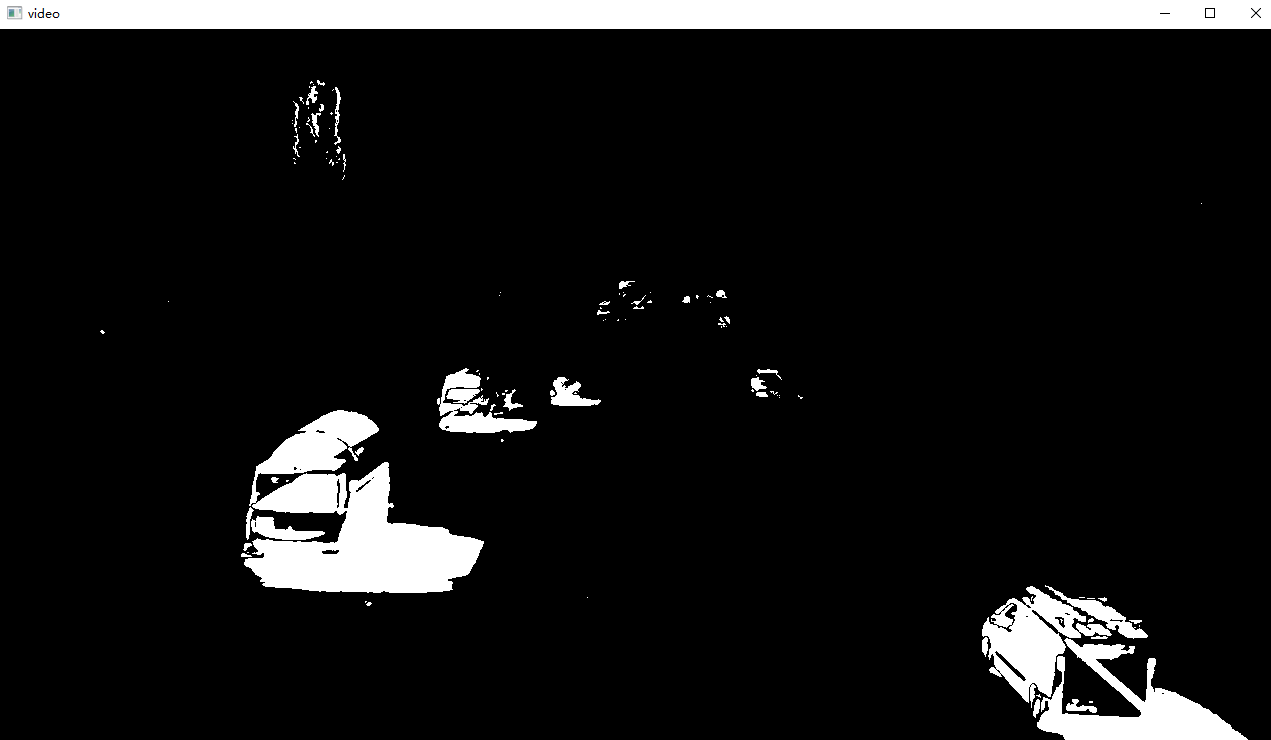

这里尽量采用旧版的MOG函数，新版的MOG2函数比较精细，会将树叶等信息输出，去除效果没那么好；
3、形态处理
这里主要是为了处理一些小的噪声点以及目标中的黑色块；
代码实现：
cap = cv2.VideoCapture('video.mp4')
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
while True:
ret, frame = cap.read()
if(ret == True):
cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
blur = cv2.GaussianBlur(frame, (3, 3), 5)
mask = bgsubmog.apply(blur)
erode = cv2.erode(mask, kernel)
dilate = cv2.dilate(erode, kernel, 3)
close = cv2.morphologyEx(dilate, cv2.MORPH_CLOSE, kernel)
close = cv2.morphologyEx(close, cv2.MORPH_CLOSE, kernel)
contours, h = cv2.findContours(close, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE,)
for (i, c) in enumerate(contours):
(x, y, w, h) = cv2.boundingRect(c)
cv2.rectangle(frame, (x, y), (x+w, y+h), (0,0,255), 2)
cv2.imshow('video', frame)
key = cv2.waitKey(1)
if(key == 27):
break
cap.release()
cv2.destroyAllWindows()

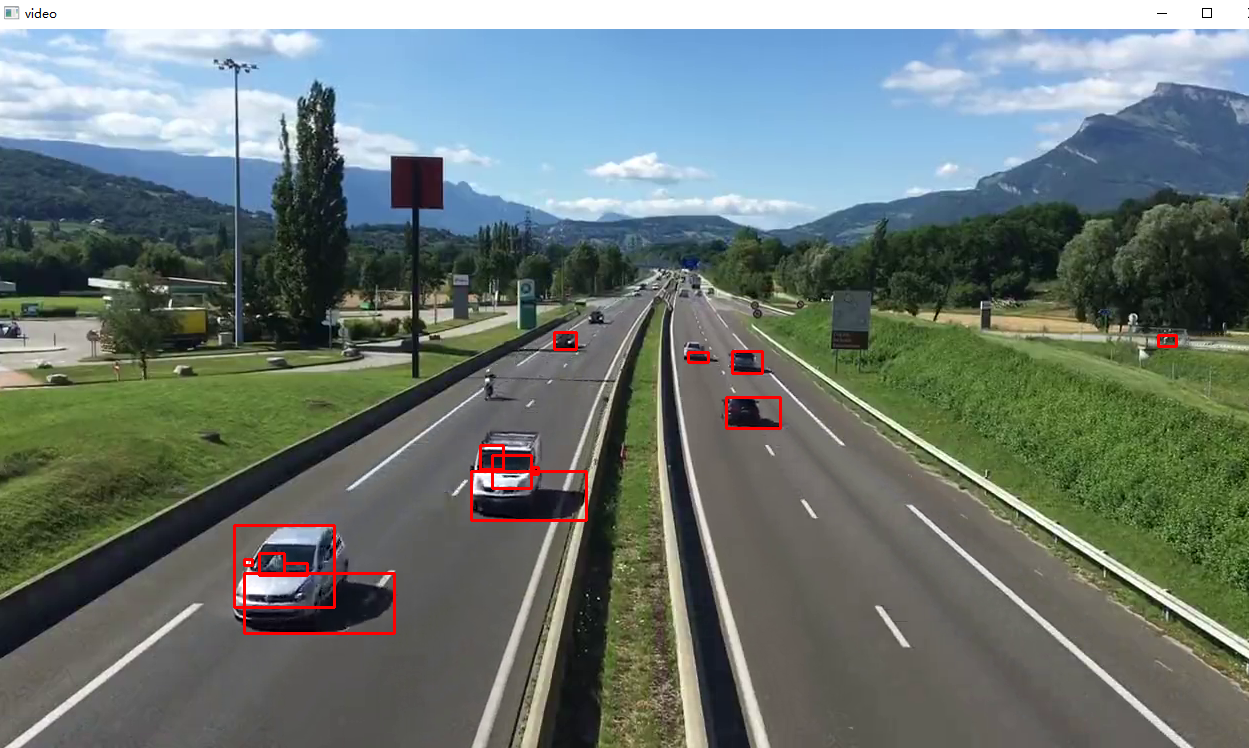

从图中效果来看，还是会有很多小的检测框，接下来就是处理重合检测框以及去掉一些多余的检测框，类似于NMS去重，当然原理还不太一样；
4、车辆统计
首先，你需要过滤一些小矩形，检查框的长度和宽度，并设置一些阈值。
[En]
First of all, you need to filter some small rectangles, check the length and width of the box, and set some thresholds.
代码实现：
cap = cv2.VideoCapture('video.mp4')
bgsubmog = cv2.bgsegm.createBackgroundSubtractorMOG()
cars = []
car_n = 0
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
while True:
ret, frame = cap.read()
if(ret == True):
cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
blur = cv2.GaussianBlur(frame, (3, 3), 5)
mask = bgsubmog.apply(blur)
erode = cv2.erode(mask, kernel)
dilate = cv2.dilate(erode, kernel, 3)
close = cv2.morphologyEx(dilate, cv2.MORPH_CLOSE, kernel)
close = cv2.morphologyEx(close, cv2.MORPH_CLOSE, kernel)
contours, h = cv2.findContours(close, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE,)
cv2.line(frame, (10, 550), (1200, 550), (0, 255, 255), 3)
for (i, c) in enumerate(contours):
(x, y, w, h) = cv2.boundingRect(c)
isshow = (w >= 90) and (h >= 90)
if(not isshow):
continue
cv2.rectangle(frame, (x, y), (x+w, y+h), (0,0,255), 2)
centre_p = (x + int(w/2), y + int(h/2))
cars.append(centre_p)
cv2.circle(frame, (centre_p), 5, (0,0,255), -1)
for (x, y) in cars:
if(593 < y < 607):
car_n += 1
cars.remove((x, y))
cv2.putText(frame, "Cars Count:" + str(car_n), (500, 60), cv2.FONT_HERSHEY_SIMPLEX, 2, (0, 0, 255), 5)
cv2.imshow('video', frame)
key = cv2.waitKey(1)
if(key == 27):
break
cap.release()
cv2.destroyAllWindows()

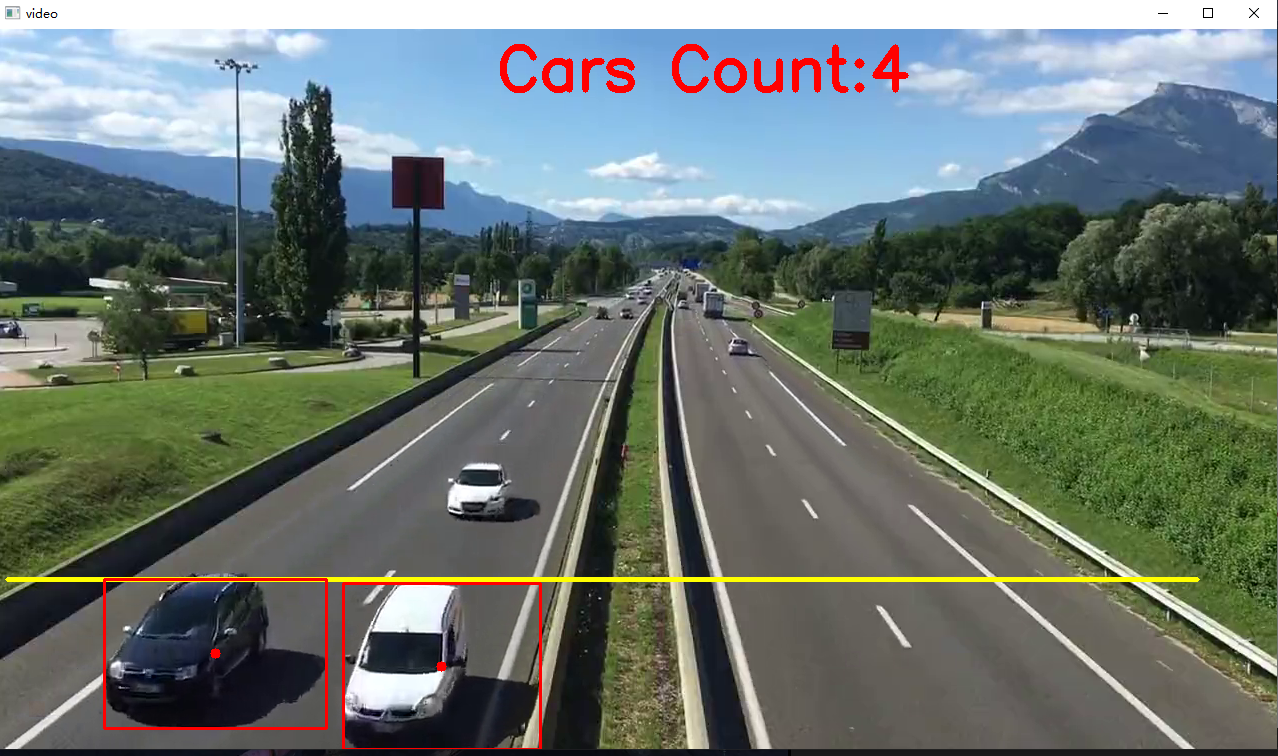

简单的效果已经出来了，对于大多数车辆来说都可以很好地检测和统计。
[En]
The simple effect has come out, and it can be well detected and counted for most vehicles.
存在问题：
因为是以中心点到直线的距离来判断，如果速度太慢，可能会在两帧内重复计数，如果速度太快，可能不会被统计；这是传统算法中的一个问题，基于深度学习的方法可以很好地解决这些问题。你可以关注关于目标跟踪的文章。
[En]
Because it is judged by the distance between the center point and the line, if the speed is too slow, it may be counted repeatedly in two frames, and if the speed is too fast, it may not be counted; this is a problem in the traditional algorithm, and the method based on deep learning can solve these problems very well. you can pay attention to the article on target tracking.
总结
本项目就是在这里介绍的，通过这个项目主要是把学到的知识点连接起来，重点是形态的运用！当然，这种效果可能达不到实际应用的标准，这也是传统算法的一个弊端；有能力的可以使用深度学习的方法，或者可以注意到我后续的目标跟踪是实现车辆计数。效果会比这好得多。
[En]
The project is introduced here, through this project is mainly to connect the knowledge points learned, focusing on the use of morphology! Of course, this effect may not reach the standard of practical application, which is also a drawback of traditional algorithms; those who have the ability can use the method of deep learning, or you can pay attention to the fact that my follow-up target tracking is to achieve vehicle counting. the effect will be much better than this.
